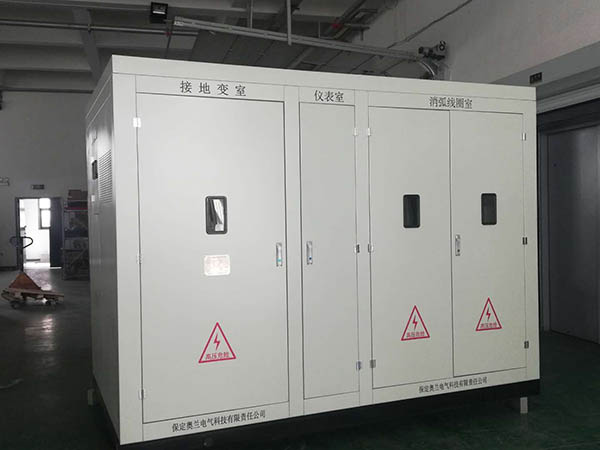

消弧线圈通常经阻离隔关接于规矩的变压器的中性点与地之间,并装有电压互感器和电流互感器,互感器的二次侧装有电压表和电流表,别离用来丈量体系单相接地时消弧线圈的端电压和抵偿电流。电压互感器二次侧还装有电压继电器,当有缺点时,电压继电器动作,起动基地继电器,一方面使基地预告信号动作,另一方面使消弧线圈屏上的信号灯亮。为了防止过电压损坏消弧线圈,在消弧线圈旁还接有避雷器。 消弧线圈的电感电流等于接地址的电容电流,接地址的接地电流为零。从灭弧的视点来说,全抵偿****,但从电工理论的原理可知,此刻刚好满意串联谐振条件。当体系因操作等要素使三相体系平衡被损坏时,中性点对地将呈现一个电压偏移,并且即便在正常作业时,中性点的电位也不会一贯为零,则在中性点电位的效果下就或许发作串联谐振,使中性点和各相对地发作一个很高的过电压,危及电网绝缘。因而不能选用全抵偿办法。
